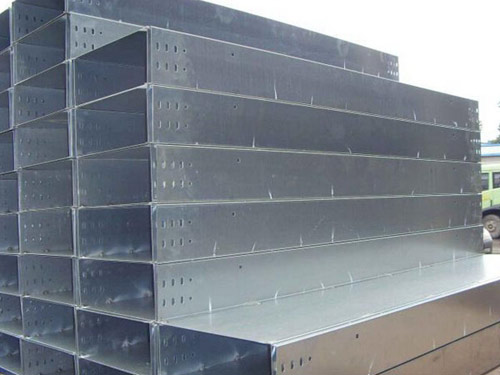

安徽電纜橋架施工順序的施工要點及安裝方法如下:測量定位→制作安裝支吊架→橋架安裝→接地電纜橋架的選擇與設計:強弱電線路分槽敷設，接線盒(箱)交叉時，強弱電線路用金屬隔板隔開，強弱電線路不得在在線槽內直接接觸地面線槽中的各種接線只允許連接在配電箱的出口處。在地面線槽的施工和安裝過程中，所有線槽管道應連接到一個可靠的接地裝置中。

1、測量和定位:用彈性線法標出橋架的安裝位置，確定支架的固定位置并做好標記橋架在豎井中的定位，安裝基準線應采用懸鋼絲法確定。如果預留孔不合適，應及時調整和修復。

2。電纜橋架的制作和安裝我們將根據施工圖的設計標高和橋架的規格來定位電纜橋架。然后我們將根據測量尺寸制作支架，并進行支架的工廠生產。在沒有吊頂?shù)牡胤?，沿梁底吊裝或靠墻托架安裝，在有吊頂?shù)牡胤?，吊入吊頂或靠墻托架安裝。在無吊頂?shù)墓矆鏊?，考慮到建筑美觀和維護方便，結構構件應靠墻、柱支撐或屋架下弦構件組合安裝?？繅潭ǖ闹Ъ苡门蛎浡菟ü潭?，支架間距不超過2m在直線段和非直線段連接時，建筑物變形縫和彎曲半徑大于300毫米的非直線段中間應加設吊架，吊架安裝應保證橋梁的水平度或垂直度符合要求

3，電纜橋架a。對于異形橋架，現場測量的尺寸應移交給材料供應商，材料供應商應根據尺寸進行制作，以減少現場加工。橋架材料、型號、厚度和附件符合設計要求b、橋梁安裝前，必須與各專業協調，避免與大口徑消防管道、噴淋管道、冷熱水管、排水管、空調及排風設備發生沖突。C.將橋架提升至預定位置，并用螺栓將其與支架固定在一起。在轉折點仔細檢查尺寸。這座橋應該與建筑物的坡度一致。圓弧建筑墻體上的橋梁圓弧應與建筑一致。橋和橋通過連接板連接，連接螺栓采用半圓頭螺栓，半圓頭安裝在橋的內側橋之間的間隙必須滿足設計要求，以確保系統的橋連接成一個整體。d、跨越建筑物變形縫的橋梁應按照企業標準《鋼索橋安裝技術》作為伸縮縫處理。鋼橋直線段超過30m時，應設置熱脹冷縮補償裝置E.橋架安裝應橫平豎直，整齊美觀，間距一致，連接牢固。同一水平面的水平度偏差不得超過5毫米/米，直線度偏差不得超過5毫米/米

4。電纜槽的接地處理通過使用鍍鋅連接板作為跳線，鍍鋅槽可以連接成一個整體。在連接板兩端的兩個連接螺栓上增加鍍鋅彈簧墊圈，用不小于4mm2的軟銅線在橋架之間橋接，然后將橋架與地線連接形成電氣通路。全橋和接地干線至少應連接兩處。

5、多層橋架安裝；分層橋架安裝，先安裝上層，再安裝下層，上下層之間的距離要留有余量，有利于以后電纜的敷設和維護水平相鄰橋梁之間的凈距不應小于50毫米，根據橋梁的寬度，層間距離至少應為150毫米，橋梁與弱電電纜之間的距離不應小于0.5米

6。確定環境條件一般有三種環境條件:腐蝕環境、正常環境和特殊環境根據大多數電纜的方向確定方向。您可以在室內沿著立柱、橫梁和地板行走，也可以盡可能在室外沿著工藝管道行走。計算載荷計算電纜槽沖擊段單位長度電纜的重量Q和總載荷G = N1·Q1+N2·Q2...其中:Q1 Q2第三季度...QN是每條電纜的單位重量(公斤/米)N1 N2 N3...NN是相同電纜的總允許數量G(電纜槽的允許負載參考負載曲線圖)。根據電纜負載和安裝托盤的環境選擇托盤，并根據托盤的負載曲線，確定類型和規格、立柱間距、支架長度、托盤高度、立柱長度等。根據電纜路線和安裝環境，確定橋梁的固定方法；懸掛式、立式(兩種類型均可固定在一側或兩側)、壁掛式等。電纜橋架上各種電纜的分層布置和層間距離電纜槽水平布置如下:弱電控制電纜布置在較上層，然后一般控制電纜、低壓電力電纜和高壓電力電纜按以下順序布置:下表:這種布置有利于屏蔽干擾、通風、散熱等。
